В процессе разработки встраиваемых систем качество монтажа и удобство отладки часто определяют скорость всего проекта. Стандартные плоские шлейфы, используемые во многих дисплеях, не всегда эргономичны для быстрой коммутации с отладочными платами. Кроме того, отсутствие обратной связи затрудняет диагностику: не всегда очевидно, передаются ли команды и корректно ли работает обмен данными.

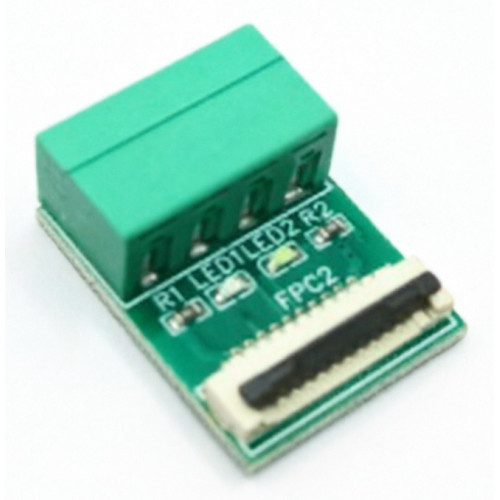

Мы предлагаем специализированное решение, устраняющее эти неудобства — компактный переходник «шлейф-клеммник».

Ключевые преимущества адаптера:

·  На плате расположены индикаторные светодиоды на линиях Tx и Rx. Мигание индикаторов наглядно демонстрирует активность передачи пакетов, позволяя мгновенно оценивать статус связи между дисплеем и микроконтроллером.

·  Конструкция предусматривает использование винтового разъемного клеммника. Это обеспечивает надёжный контакт с проводами необходимого сечения и позволяет многократно переподключать устройства без риска повреждения контактов.

·  Для базовой коммутации задействованы 4 основные линии: +5В, Tx, Rx, GND. Этого достаточно для большинства задач по отладке и интеграции.

·  Устройство занимает минимальное пространство на рабочем столе или внутри корпуса. С одной стороны расположен стандартный 10-контактный разъём под шлейф (шаг 1 мм), с другой – удобный клеммник.

Технические особенности:

· Разъём: 10 pin, шаг 1.0 мм.

· Интерфейс: UART (Tx, Rx) + Питание (5В) + Земля (GND).

· Индикация: Активность линий передачи данных.

Использование данного адаптера превращает рутинные операции по подключению и тестированию в прозрачный и контролируемый процесс.
