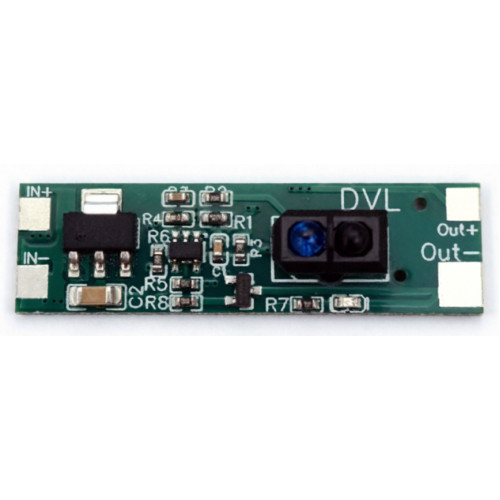

«ОптоСенсор-70» представляет собой надежное решение для задач позиционирования и детекции объектов, где критична стабильность сигнала. При разработке устройства особое внимание было уделено устранению типовых проблем массовых аналогов, таких как нестабильность выходных каскадов и некорректная логика работы. В отличие от триггерных датчиков, которые могут сохранять состояние после ухода объекта, «ОптоСенсор-70» работает в режиме прямого действия: сигнал на выходе присутствует только при наличии препятствия в зоне чувствительности.

Датчик обнаруживает объекты на расстоянии до 7 см. Конструкция выполнена по отражательной схеме с использованием модулированного инфракрасного сигнала, что обеспечивает устойчивую работу даже в условиях яркого внешнего освещения. Благодаря бесконтактному принципу действия устройство не подвержено механическому износу, что значительно увеличивает ресурс эксплуатации по сравнению с традиционными концевыми выключателями.

Электрическая часть оптоконцевика рассчитана на питание постоянным напряжением в диапазоне от 5 до 12 В. Выходной каскад реализован по схеме с открытым стоком (Open Drain) и способен коммутировать ток до 10 мА. Такая конфигурация позволяет напрямую подключать датчик к входам микроконтроллеров и логических схем. Для формирования высокого логического уровня необходимо использовать внешний подтягивающий резистор номиналом 4,7–10 кОм, подключенный к линии питания.

Важным преимуществом модели является встроенная защита электронных цепей. Устройство устойчиво к переполюсовке питания и коротким замыканиям на выходе: при возникновении аварийной ситуации датчик переходит в защитный режим и автоматически восстанавливает работоспособность после устранения неисправности. Время отклика составляет менее 1 мс, что исключает задержки в системах автоматизации.

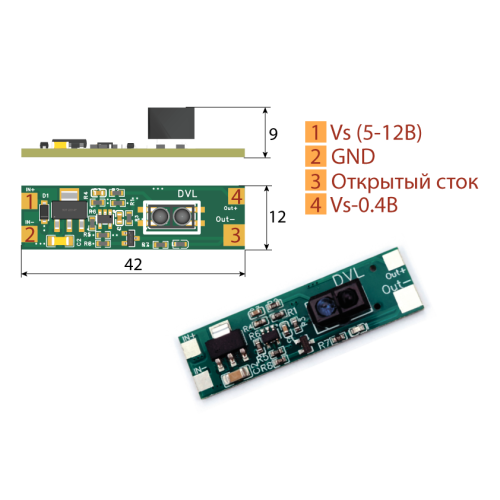

Подключение осуществляется по трехпроводной схеме. Предусмотрен светодиодный индикатор состояния для визуального контроля срабатывания. «ОптоСенсор-70» успешно применяется в качестве концевых выключателей для 3D-принтеров и станков с ЧПУ, датчиков наличия материала в упаковочном оборудовании, систем безопасности, конвейерных счетчиков, а также в мобильной робототехнике для навигации и избегания препятствий.

Для обеспечения корректной работы рекомендуется поддерживать чистоту оптической поверхности датчика и избегать направления на приемник мощных источников инфракрасного излучения.
