Высоковольтный акустический генератор

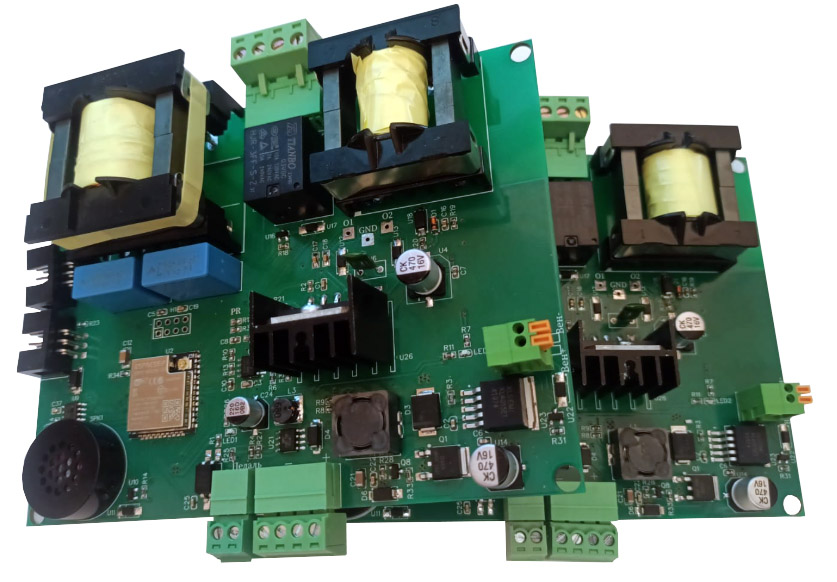

Мы закончили разработку высоковольтного акустического
генератора – компактного электронного
устройства, предназначенного для генерации ультразвуковых сигналов в диапазоне
от 20 кГц до 40 кГц с регулируемым выходным напряжением от 50 В до 2000 В.
Устройство обеспечивает точное управление амплитудой и частотой сигнала, что
делает его универсальным решением для задач, требующих высоковольтного
ультразвукового воздействия.
|
Параметр |
Значение |
|
Выходная частота
|
20 кГц – 40 кГц (плавная регулировка) |
|
Выходное напряжение (амплитуда) |
50 В – 2000 В (регулируемое) |
|
Тип сигнала |
Синусоидальный, модулированный |
|
Мощность выходного каскада
|
До 100 Вт (в зависимости от нагрузки) |
|
Точность стабилизации частоты |
±1% |
|
Управление |
Цифровое (через микроконтроллер) |
|
Интерфейсы
|
UART (ModBus),
Wi-Fi, веб-интерфейс |
|
Источник питания
|
12 В постоянного тока (возможна адаптация под 24 В) |
|
Защита
|
От перегрузки по току, перегреву, КЗ |
Области
применения:
1. Генератор используется для питания
пьезоэлектрических излучателей в ваннах ультразвуковой очистки (промышленное
оборудование, медицинские инструменты, ювелирные изделия).
2. В технологиях ультразвуковой сварки, дробления,
эмульгирования и диспергирования жидкостей.
3. Используется для создания кавитационных процессов,
изучения акустических полей, тестирования пьезоэлементов.
4. Акустические системы дальнего действия
(LRAD-подобные)
5. Системы направленного звукового воздействия
(например, для отпугивания животных, охраны периметра).
6. Медицинское оборудование для установок
ультразвуковой терапии, фонофореза и других неинвазивных методов.
7. Генерация ультразвуковых волн для контроля качества
материалов (металлы, композиты).
В проекте присутствует плавная регулировка амплитуды и частоты (позволяет точно
настраивать режим работы под конкретную нагрузку), высокая эффективность преобразования (использование резонансных
режимов и обратной связи по напряжению/току), веб-интерфейс и удалённое управление (настройка параметров через
Wi-Fi или ModBus RTU), защита и
диагностика (мониторинг температуры, тока, напряжения на выходе, автоматическое
отключение при аварии).
От руководителя проекта. Высоковольтный акустический генератор представляет собой современное, гибкое и надёжное устройство, способное работать в различных промышленных, научных и бытовых приложениях. Благодаря широкому диапазону регулировки и цифровому управлению, он легко интегрируется в автоматизированные системы и может быть адаптирован под специфические задачи заказчика. От ознакомления с техническим заданием, до выхода опытных образцов прошло 6 недель. Продолжаем работать с заказчиком в этом направлении.
