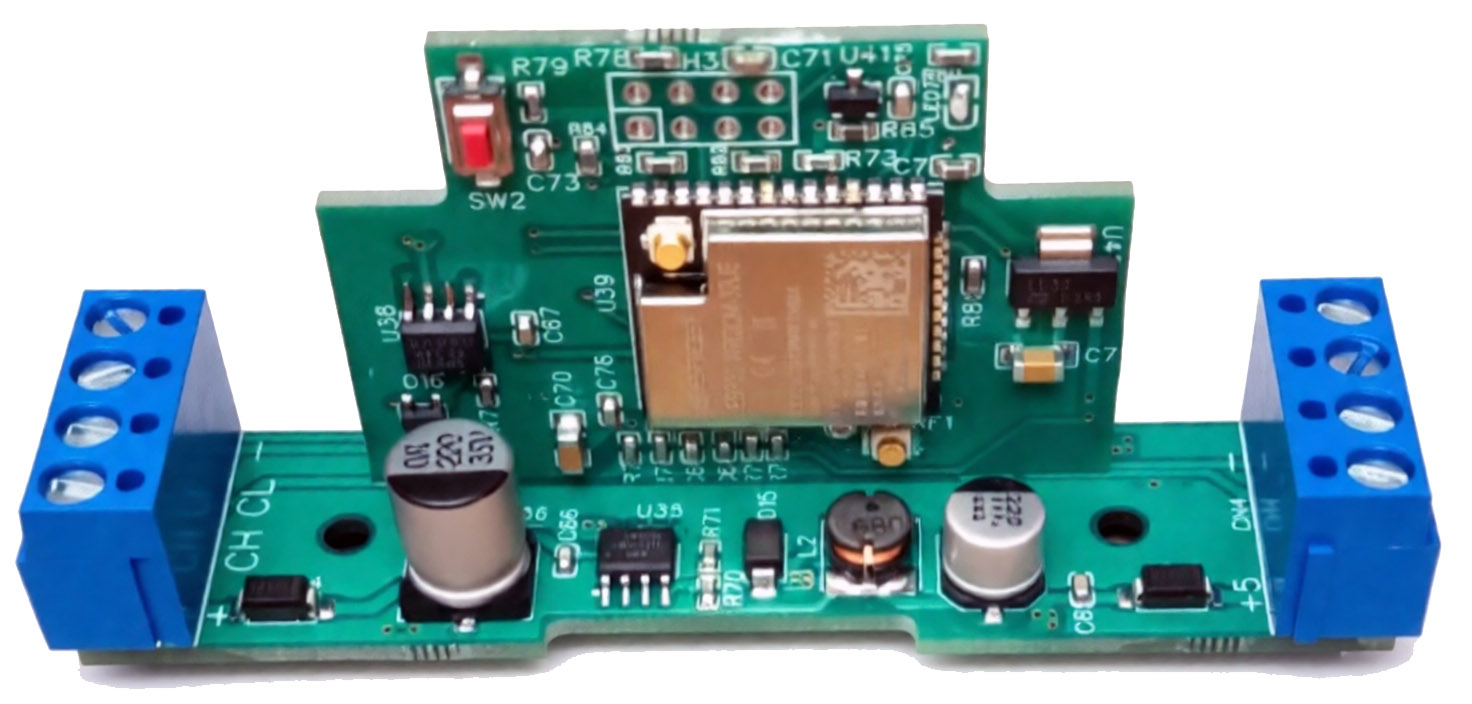

Миниатюрный концентратор данных и управления нагрузками на базе CAN

Это компактное устройство разработано для построения надежных, распределенных систем автоматизации в бытовых и промышленных условиях. Основная задача концентратора состоит в сборе информации с удаленных датчиков, управление исполнительными устройствами и передача данных как в локальную сеть, так и на облачные IoT-платформы. Вместо традиционных последовательных протоколов в основе архитектуры лежит промышленная шина CAN, обеспечивающая высокую устойчивость, скорость реакции и простоту масштабирования.

Устройство питается от стандартного источника постоянного тока (12–24 В), потребляет всего 1,5 Вт и помещается в корпус размером 1 DIN, что делает его удобным для монтажа в электрощитах и распределительных шкафах.

Ключевые характеристики:

- Интерфейс связи: CAN 2.0B (до 1 Мбит/с)

- Питание: 12–24 В постоянного тока

- Потребляемая мощность: ≤1,5 Вт

- Графический дисплей (с возможностью сенсорного управления)

- Поддержка MQTT для передачи данных в облачные и локальные IoT-системы

- Автономная обработка данных и локальное принятие решений

- Опциональная поддержка microSD или встроенной Flash-памяти

Основные функции:

Сбор данных с удаленных узлов по CAN

Концентратор взаимодействует с десятками (а при правильной топологии с сотнями) датчиков и исполнительных модулей, подключенных к общей CAN-шине. Поддерживаются параметры: температура, влажность, давление, освещенность, ток, напряжение и другие. Благодаря приоритетам CAN, критически важные сообщения передаются мгновенно, без задержек.

Управление нагрузками

Устройство может управлять реле, приводами, клапанами и другими исполнительными механизмами по командам, отправленным другим узлам CAN-сети. Это позволяет строить гибкие сценарии автоматизации от климат-контроля до систем безопасности.

Локальный интерфейс пользователя

Подключаемый дисплей обеспечивает отображение текущих значений со всех подключённых узлов, ручное управление нагрузками без подключения внешних устройств, настройку параметров сети, порогов срабатывания и правил автоматики.

Встроенная вычислительная платформа

На борту работает компактный, но функциональный контроллер позволяющий принимать автономные решения на основе логики, хранить логические данные, предоставлять веб-интерфейс для доступа по локальной сети.

Интеграция с IoT через MQTT

Концентратор может публиковать данные в MQTT-брокер с удаленным мониторингом и управлением через интернет, строить гибридные системы, где часть логики работает локально, а часть в облаке.

От руководителя проекта. Разработанный концентратор интеллектуальный узел распределенной системы управления. Благодаря отказоустойчивой CAN-архитектуре, встроенной логике и поддержке современных IoT-протоколов, он одинаково эффективен как в умном доме, так и на небольшом производственном участке. Мы старались создать решение, которое сочетает промышленную надежность, энергоэффективность и гибкость интеграции и все это в компактном DIN-корпусе.
