Контроллер септика (переливной септик, 3 секции)
Контроллер септика (переливной септик, 3 секции)
Контроллер предназначен для автоматического
управления и мониторинга переливного септика с тремя секциями, обеспечивая
надёжную работу системы очистки сточных вод, контроль уровня, энергосбережение
и удалённый доступ (как по ModBus RTU, так и через мобильное устройство).
Основные функции:
Контроль уровня жидкости в трёх секциях
Секция
1 (Приёмная):
Два поплавка:
Нижний – контроль минимального уровня.
Верхний – сигнализация о начале перелива
во вторую секцию.
Секция
2 (Отстойник):
Три поплавка:
Контроль уровня для управления переливом и
сигнализации переполнения.
Секция
3 (Финальная / накопительная):
Четыре поплавка:
Контроль уровней: низкий, средний,
высокий, аварийный.
Автоматическое включение насоса при
достижении высокого уровня.
Управление оборудованием
Два компрессора – для аэрации в первой и
второй секциях.
Включение по таймеру (день/ночь), с
возможностью ручного управления.
Насос откачки – из третьей секции.
Включается автоматически при высоком
уровне. Также можно настроить ночную откачку, при сработке нижнего поплавка.
Поддержка обратной связи через датчик
крыльчатки.
Подсветка – 12 В,
включается вручную или по таймеру.
Обратная связь и защита
Датчик крыльчатки (импульсный вход) –
проверяет, вращается ли насос.
Если насос включён, но крыльчатка не
крутится (засор, поломка) – система сигнализирует: «Ошибка откачки».
Датчики давления (аналоговые входы) –
контролируют работу компрессоров (обратная связь по давлению в магистрали).
Датчик температуры – встроен в септик,
отображает температуру в °C.
Режимы работы день/ночь
Автоматическое переключение между режимами
на основе времени.
В ночном режиме:
Фон подсветки интерфейса затемняется.
Работа компрессоров может быть приглушена
(по настройке).
В дневном – полная активность и яркий
интерфейс.
Интерфейс и связь
Веб-интерфейс (локальный доступ через
Wi-Fi).
Главная страница:
Отображение уровня в каждой секции.
Состояние компрессоров, насоса, подсветки.
Показания датчиков: температура, давление,
импульсы.
Индикация статуса радиоудлинителя ModBus.
Часы NTP.
Управление – через чекбоксы без
перезагрузки страницы.
Индикация ошибок (например, «Ошибка
откачки»).
Настройки через веб-форму
Настройка Wi-Fi (SSID, пароль).
Настройка MQTT (брокер, порт, топики).
Время включения/выключения (день/ночь).
Имя точки доступа (AP).
Удалённый доступ при подключении к
интернету.
Радиоудлинитель ModBus
(опционально)
Связь с удалённым пультом или
диспетчерским пунктом.
Состояние:
0 – модуль отсутствует.
1 –модуль обнаружен.
2 – активен, идёт обмен данными.
Передача аварийных сообщений на
концентратор (переполнение, ошибка насоса и т.д.).
Технические особенности

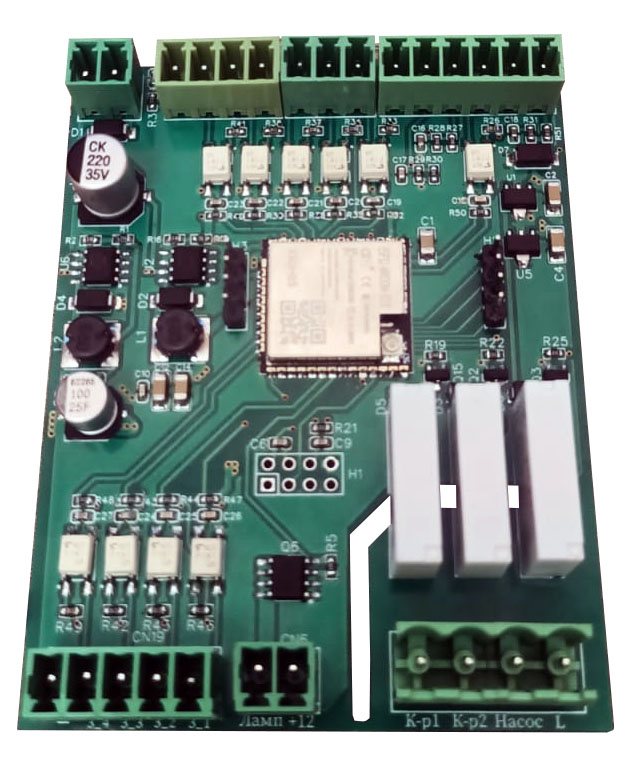

Микроконтроллер: ESP32
Питание: 12 В постоянного тока
Выходы (реле):
компрессор 1
компрессор 2
насос откачки
подсветка
Входы:
Дискретные (поплавки): 9 шт.
Импульсный (крыльчатка): 1 шт.
Аналоговые (температура, давление): 3 шт.
Связь:
Wi-Fi (AP и клиент)
Радиоудлинитель ModBus
(до 1 км при прямой видимости)
MQTT (для интеграции через концентратор в
умный дом)
Заложенный принцип функционирования.
При поступлении стоков:
Жидкость заполняет первую секцию → при
достижении верхнего уровня – перелив во вторую.
Во второй секции – отстой и аэрация
(включаются компрессоры).
При заполнении второй – перелив в третью.
В третьей секции:
При достижении высокого уровня –
включается насос (либо ночная откачка).
Система проверяет: крутится ли крыльчатка.
Да → «В норме».
Нет → «Ошибка откачки» (визуальная и, при
наличии Радиоудлинителя ModBus /MQTT – удалённая
сигнализация).
При понижении уровня – насос выключается.
Энергосбережение:
Компрессоры могут работать по циклу
(например, 30 мин вкл / 30 мин выкл).
Ночью – режим тишины (снижение активности
или отключение компрессоров).
От руководителя проекта. Прибор
обеспечивает полный контроль и автоматизацию переливного септика на три секции,
сочетая простоту в использовании, надёжность и возможность удалённого
наблюдения. Подходит для частных домов, коттеджей, дач и малых очистных
сооружений.
