Модуль расширения для мониторинга внутренних климатических параметров контроллерных систем

Эксплуатация промышленных контроллеров в условиях агрессивной внешней среды (септики, кессоны, объекты загородной инфраструктуры) сопряжена с рисками, обусловленными высокими показателями относительной влажности и значительными суточными перепадами температур. Циклические изменения термодинамических условий приводят к образованию конденсата внутри корпусов оборудования, что провоцирует коррозию контактных групп, деградацию диэлектриков и снижение надежности электронных узлов. В связи с этим нами принято решение разработки и производства специализированного аппаратного расширения, обеспечивающего непрерывный мониторинг микроклимата внутри защитного бокса.

Разработанный модуль расширения представляет собой автономный измерительный узел, интегрируемый непосредственно в конструктив базового контроллера. Основными функциями устройства являются:

1.     Измерение температуры и относительной влажности внутренней среды корпуса. Полученные данные агрегируются основным контроллером и транслируются на удаленный сервер или непосредственно пользователю посредством протоколов LoRa или MQTT.

2.     На основе анализа динамики климатических параметров система классифицирует уровень угрозы и формирует рекомендации по выбору стратегии защиты: от пассивных методов (применение адсорбентов типа силикагеля, повышение класса защиты IP корпуса) до активных систем (установка нагревательных элементов или осушителей).

3.     Модуль оснащен аппаратными часами реального времени (RTC), что обеспечивает корректное функционирование алгоритмов, зависимых от временных меток (режимы «день/ночь», логирование событий), независимо от качества канала связи с внешним сервером.

4.     Наличие интерфейса для подключения OLED-дисплея позволяет осуществлять оперативный визуальный контроль текущих параметров без использования внешних терминалов.

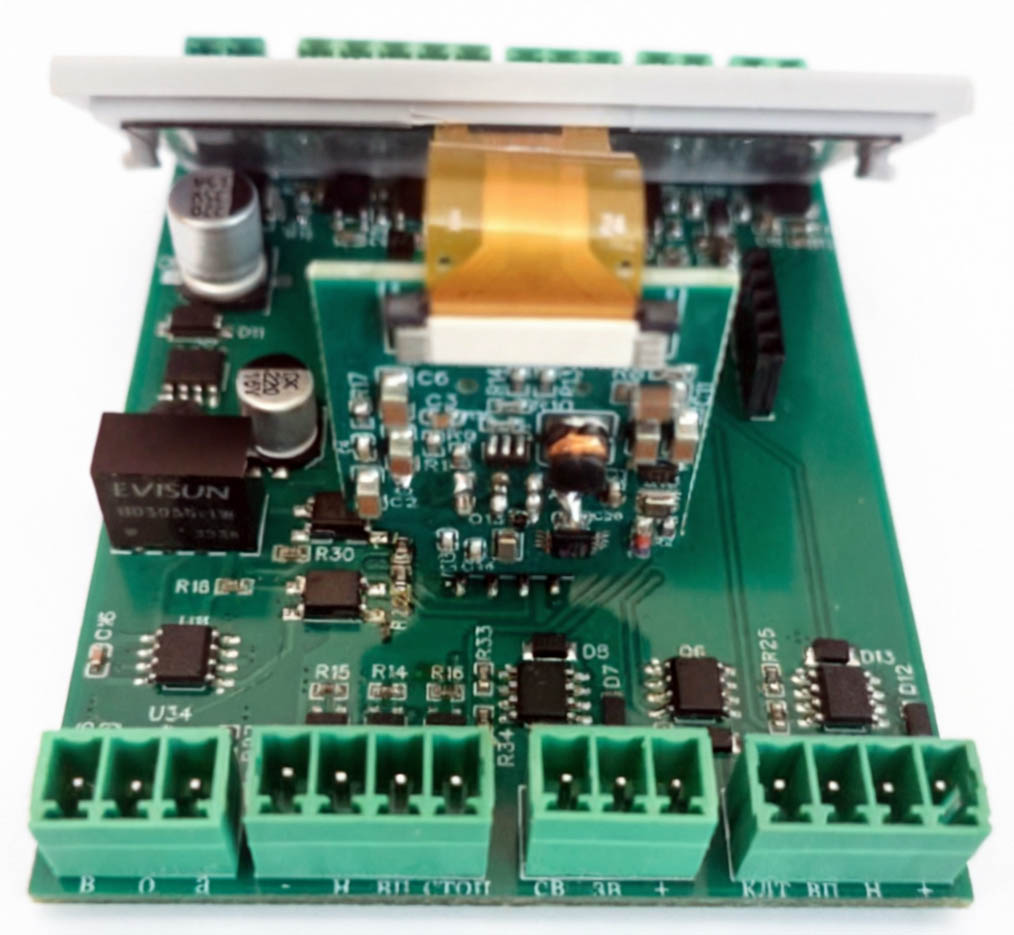

Конструктивное исполнение модуля оптимизировано для плотного монтажа. Плата оснащена разъемом FPC для подключения плоского шлейфа дисплея, что минимизирует занимаемый объем.

Компактные габариты разработанной платы позволяют разместить её в свободном пространстве шасси без нарушения эргономики и компоновки элементов.

Внедрение данного технического решения переводит систему обслуживания оборудования из режима устранения последствий отказов в режим предварительной аналитики. Возможность количественной оценки внутреннего климата позволяет обоснованно выбирать методы защиты электроники, существенно повышая наработку на отказ устройств, эксплуатируемых в сложных гидрометеорологических условиях.

От руководителя проекта. Разработка модуля климатического мониторинга стала ответом на системную проблему скрытых отказов оборудования, эксплуатируемого в условиях высокой влажности и цикличных температур. Техническая реализация задачи оценивается как средняя по сложности. Ключевым вызовом стало не схемотехническое проектирование, а обеспечение бесконфликтной интеграции расширения в существующую архитектуру контроллера без пересмотра компоновки шасси и сохранения электромагнитной совместимости с остальными компонентами. От утверждения технического задания до выпуска опытного образца и проведения стендовых испытаний прошло около 7 недель. Этот срок включает этапы трассировки платы, изготовления прототипа, отладки драйверов дисплея и верификации точности измерений в климатической камере. Полученный результат полностью соответствует заявленным требованиям и готов к серийному внедрению.
