Выездная проверка функционирования контроллера управления автономной канализацией

Сегодня мы выезжали в частное домовладение, где тестируется наш контроллер переливного септика «Септик-ДВЛ». Устройство смонтировано заказчиком в стандартный распределительный щиток, что подтверждает высокую степень интеграции изделия в типовую электротехническую инфраструктуру частных домовладений.

На основе визуального осмотра и анализа телеметрии мы отметили несколько особенностей реализации:

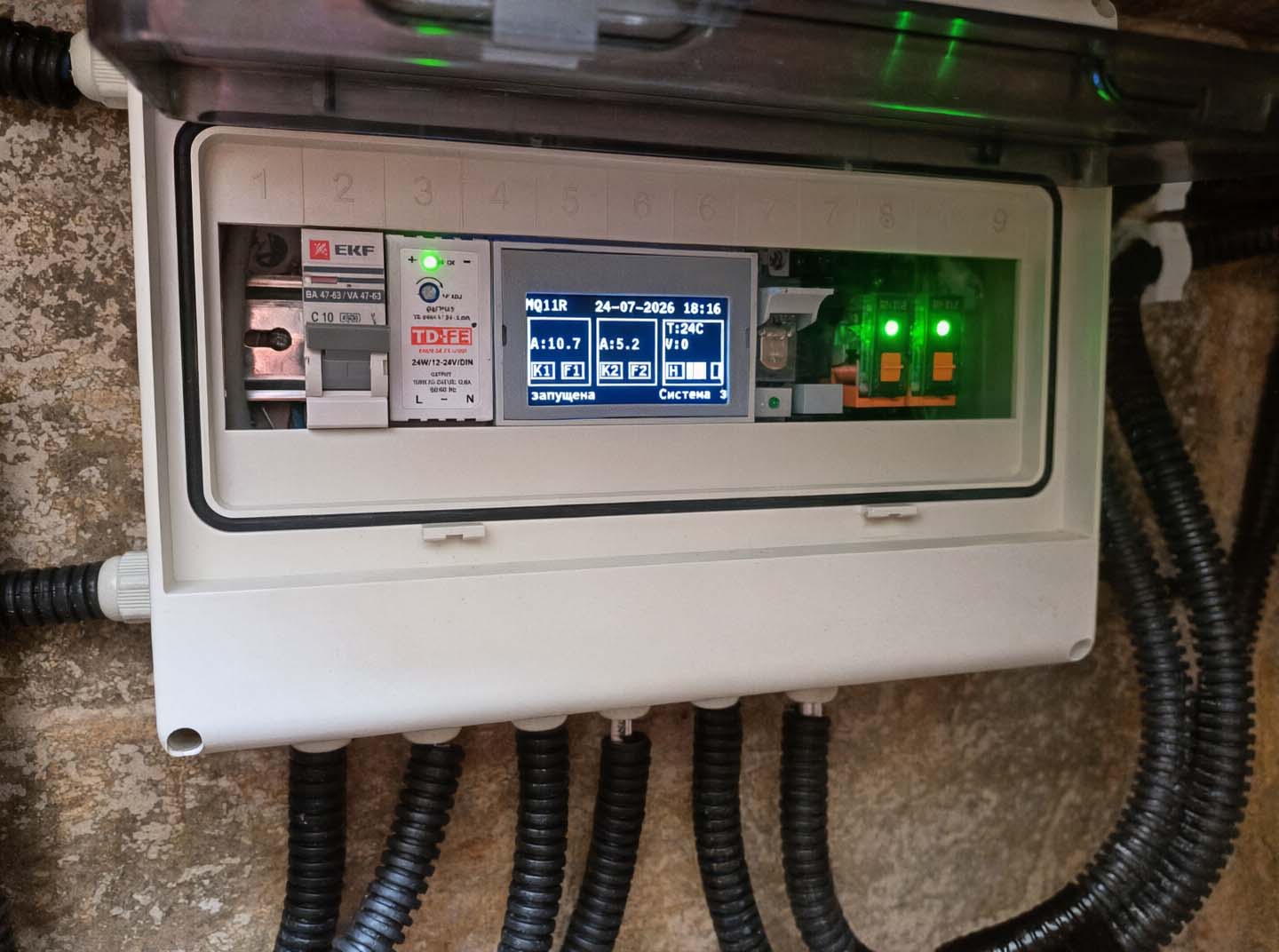

1. Контроллер компактно размещен в корпусе электрического щита. Коммутация выполнена с соблюдением норм электробезопасности: силовые цепи защищены автоматическим выключателем (C10), а управление исполнительными механизмами осуществляется через специализированные реле и клеммные соединения.

2. Для локального мониторинга заказчик приобрел у нас графический OLED-дисплей с часами реального времени. Интерфейс отображает ключевые параметры системы в реальном времени: давление в пневмосистеме, температуру среды, состояние насосного оборудования и уровень заполнения емкостей. Наличие меню и понятной мнемосхемы (отображающей три колодца, компрессоры и насос) обеспечивает удобство первичной диагностики без использования внешних устройств.

3. В схеме предусмотрен импульсный источник питания (24W/12-24V/DIN), обеспечивающий стабильную работу электроники при колебаниях сетевого напряжения.

Прошивка контроллера может быть обновлена дистанционно и на данный момент реализует расширенный алгоритм управления, направленный на повышение ресурса оборудования и энергоэффективности:

Система поддерживает раздельное управление двумя компрессорами для аэрации. Реализован режим «Технологической паузы» с автоматическим кратковременным отключением компрессоров для стабилизации уровня жидкости и корректного замера давления датчиками, что исключает погрешности измерений при активной барботации.

Алгоритм анализирует частоту импульсов расходомера для выявления нештатных режимов работы дренажного насоса. Автоматически детектируются состояния «Сухой ход» (работа без воды) и «Засор» (критическое снижение производительности), что позволяет предотвратить аварийный выход оборудования из строя.

Контроль переполнения приемных камер осуществляется посредством поплавковых датчиков и датчиков гидростатического давления. Данные выводятся как на локальный дисплей, так и передаются в систему удаленного мониторинга.

Устройство оснащено модулями Wi-Fi и LoRa. Это обеспечивает двойной канал передачи данных для оперативной передачи телеметрии на сервер и удаленного управления через веб-интерфейс, а также для объединения нескольких узлов в единую сеть на территории участка без зависимости от наличия интернет-покрытия.

Встроенный счетчик импульсов позволяет вести точный учет объема перекачанной жидкости (в литрах) и текущего расхода (л/мин) с возможностью сброса показаний и сохранения истории в энергонезависимой памяти.

От руководителя проекта. Результаты выездных испытаний подтверждают соответствие контроллера заявленным техническим характеристикам. Аппаратная реализация в формате 4DIN демонстрирует высокую технологичность и готовность к массовому внедрению в проекты автономной канализации. Программное обеспечение обеспечивает надежную защиту гидравлического тракта и гибкость настройки под конкретные условия эксплуатации объекта.
