Модуль управления отоплением «Термореле ДВЛ»
Мы закончили разработку и тестирование модуля контроля отопления. Скоро он поступит в продажу.
1. Назначение изделия Модуль «Термореле ДВЛ» предназначен для
автоматизированного управления системами отопления и климат-контроля.
Устройство обеспечивает поддержание заданных температурных режимов в жилых,
коммерческих и промышленных помещениях, теплицах и системах теплого пола. Система
допускает удаленный мониторинг и конфигурирование посредством сетей WiFi, MQTT
и Telegram.
2. Функциональные возможности
2.1. Алгоритмы регулирования
- ПИД-регуляция: Встроенный алгоритм PID
(пропорционально-интегрально-дифференцирующий) обеспечивает плавное
управление нагревательными элементами для каждого из двух каналов.
Предусмотрена индивидуальная настройка коэффициентов (Kp, Ki, Kd) и
времени цикла для каждого канала.
- Режимы
работы: Для каждого из двух
независимых каналов доступны пять режимов:
1.
Ручной режим.
2.
Комфорт.
3.
Эконом.
4.
Ночной комфорт.
5.
Ночной эконом.
- Таймирование: Автоматическое переключение между
дневными и ночными тарифами/режимами для экономии.
2.2. Мониторинг и диагностика
- Контроль
датчиков: Система отслеживает
подключение двух цифровых датчиков температуры. При обрыве связи или
некорректных показаниях формируется аварийное уведомление.
- Контроль
нагрузки: Реализована
проверка протекания тока через силовые реле. Устройство фиксирует
несоответствие состояния реле и фактического наличия нагрузки.
- Мониторинг
питания: Измерение входного
напряжения с уведомлением при выходе за допустимые пределы
(пониженное/повышенное напряжение).
- Внешняя
погода: Опциональное
отображение уличной температуры, влажности и метеорологических условий в
интерфейсе пользователя в заданной локации.
2.3. Автономность

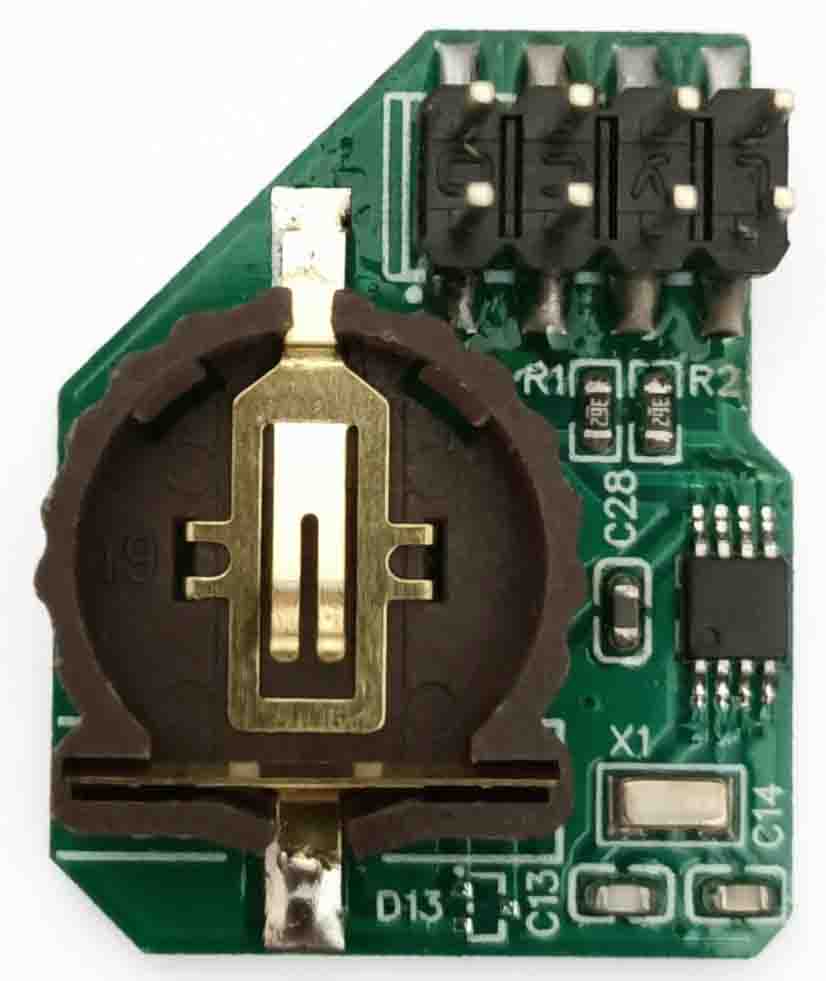

- Часы реального времени (расширение, приобретается отдельно): Встроенный модуль RTC обеспечивает точный учет времени и сохранение расписаний при отсутствии сетевого подключения.
- Энергонезависимая
память: Все конфигурационные
данные (настройки WiFi, MQTT, PID-коэффициенты, привязки датчиков)
сохраняются в файловой системе устройства.
3. Интерфейсы управления и интеграция

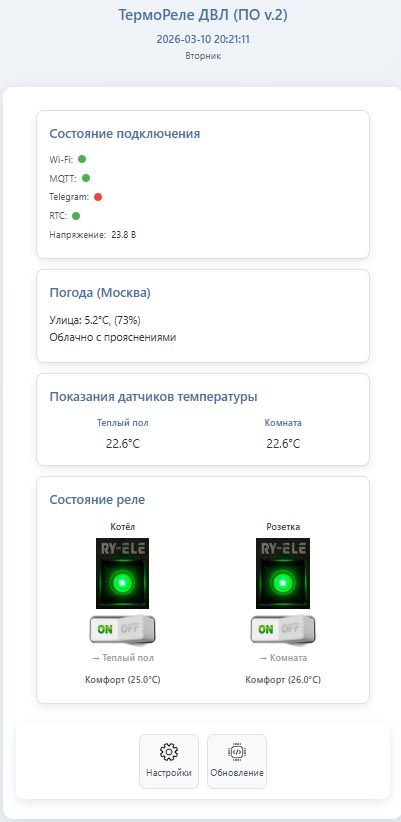

- Веб-интерфейс: Встроенный HTTP-сервер предоставляет доступ к панели управления через любой браузер. Интерфейс адаптирован для мобильных устройств и ПК.

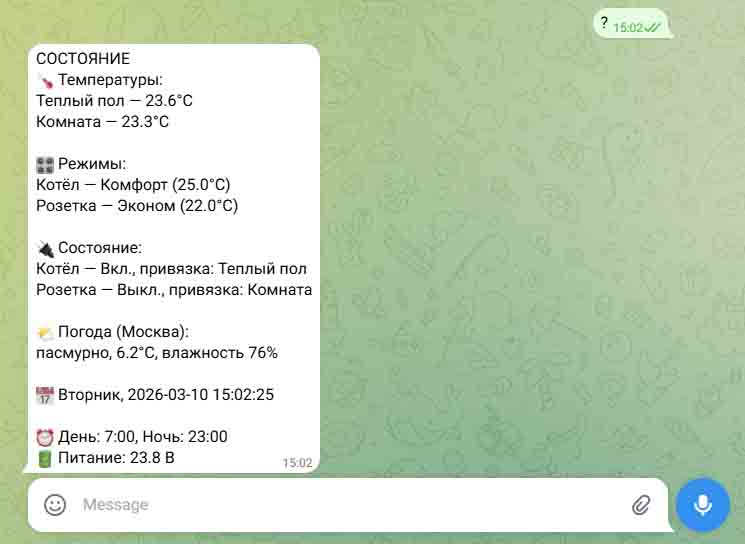

- Мессенджер Telegram: Поддержка отправки статусных сообщений, ежедневных отчетов и аварийных уведомлений. Возможно управление командными сообщениями.

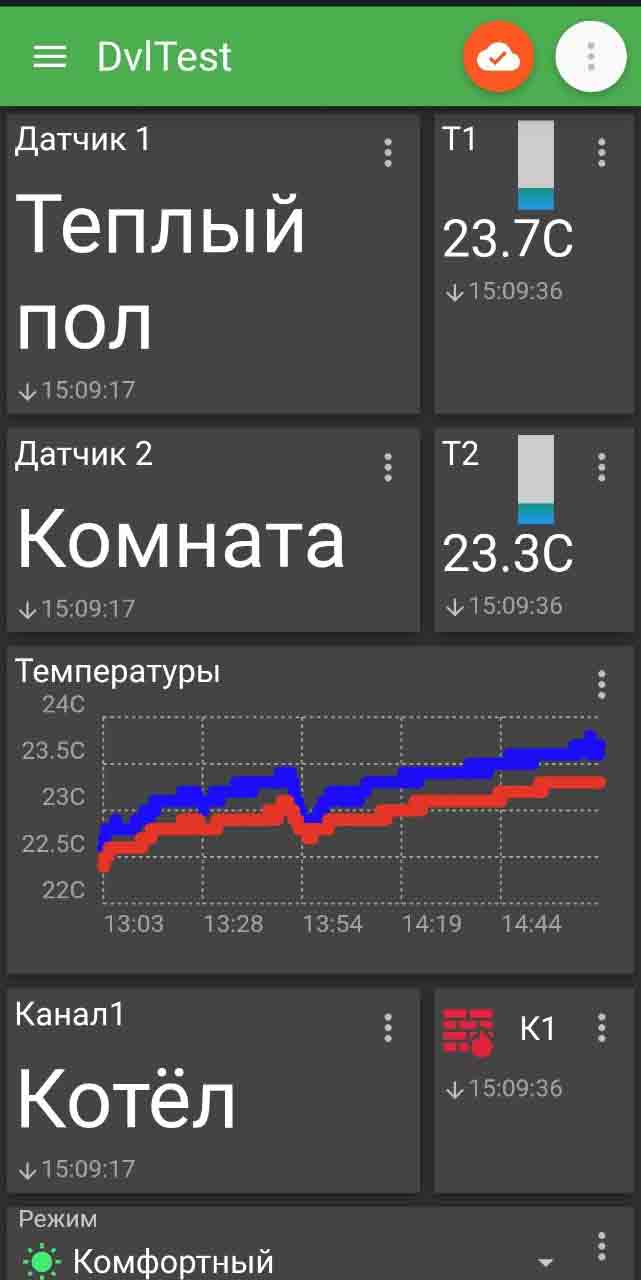

- Протокол MQTT: Полная интеграция с системами умного дома. Поддержка публикации телеметрии и подписки на команды управления.
- OTA
Обновление: Возможность
обновления программного обеспечения через веб-интерфейс без физического доступа
к устройству.
4. Технические характеристики
- Количество
каналов управления: 2
(независимых).
- Количество
подключаемых датчиков: до 2
(цифровые, интерфейс 1-Wire).
- Сетевые
интерфейсы: WiFi.
- Питание
системы: 24 В постоянного
тока (рекомендуемое).
- Собственное
потребление: ≤ 1 Вт.
- Габариты модуля: 1 DIN.
- Рабочий
диапазон температур датчиков:
-50...+100 °C.
5. Области применения
- Жилая
недвижимость: Поддержание
микроклимата в частных домах и квартирах, управление теплыми полами.
- Загородная
недвижимость:
Дистанционный контроль отопления на дачах и в коттеджах в период
отсутствия владельцев.
- Сельское
хозяйство:
Автоматизация климатических условий в теплицах и оранжереях.
- Технические
помещения: Защита
гаражей, мастерских и котельных от промерзания.
- Промышленная
автоматизация: Интеграция в
распределенные системы диспетчеризации через MQTT.

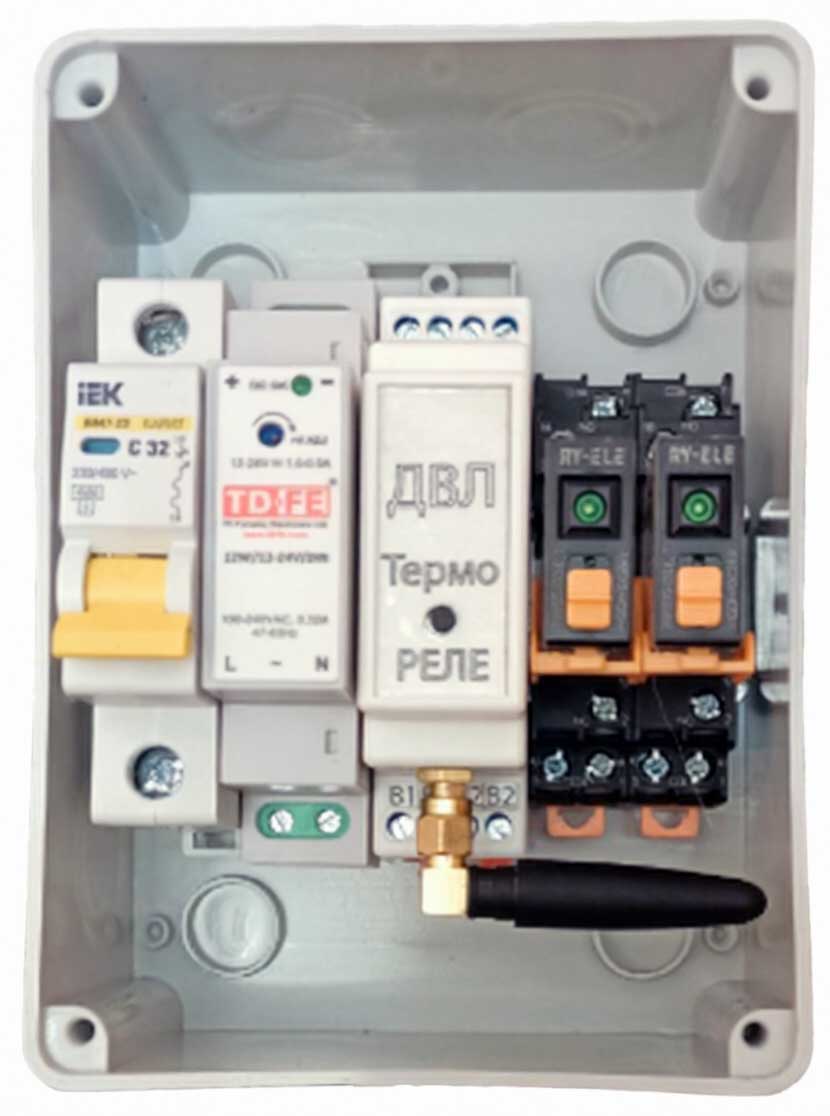

6. Комплектация и монтаж
Система масштабируется и размещается в стандартном
электрощите. Рекомендуемая конфигурация шкафа управления (4–5 DIN):
1.
Вводной
автоматический выключатель (приобретается отдельно).
2.
Источник питания
24 В (приобретается отдельно).
3.

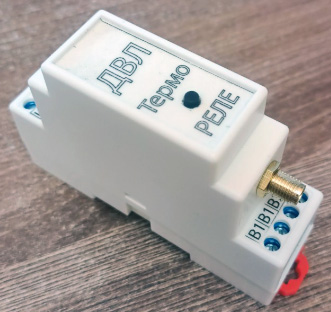

Модуль «Термореле
ДВЛ» (1 DIN). Базовая комплектация включает в себя Цифровой датчик температуры
1 шт. Расширение реального времени и второй датчик температуры приобретается отдельно.
4.
Исполнительные
реле (1 или 2 шт. в зависимости от количества зон, приобретается отдельно).
5. Датчики температуры (устанавливаются в контролируемых зонах).
7. Преимущества эксплуатации
- Централизованное
управление: Возможность
контроля двух зон отопления с единого интерфейса.
- Энергоэффективность: Снижение затрат на энергоносители за
счет применения алгоритмов PID, режимов экономии и режима день/ночь.
- Безопасность: Своевременное оповещение о
неисправностях оборудования и отклонениях в сети питания.
- Простота
настройки:
Конфигурирование параметров производится через графический интерфейс без
необходимости программирования.
- Надежность: Резервирование времени через
RTC-модуль и сохранение настроек в энергонезависимой памяти.
Модуль «Термореле ДВЛ» представляет собой готовое решение для автоматизации систем отопления, сочетающее точность промышленной регуляции с возможностями современных IoT-технологий. Устройство обеспечивает надежную эксплуатацию климатических систем при минимальном участии пользователя.
