Контроллер управления системой туманообразования высокого давления

Контроллер разработан для прецизионного управления системами микроклимата на базе форсунок высокого давления. В отличие от стандартных таймерных реле, данный контроллер реализует алгоритмы активной обратной связи, обеспечивая адаптивное регулирование параметров распыления в реальном времени. Аппаратная платформа базируется на высокопроизводительном двухъядерном микроконтроллере, что позволяет объединить функции промышленной автоматики с возможностями IoT-инфраструктуры.

Основой функционирования устройства является замкнутый контур гидравлического регулирования. Контроллер непрерывно анализирует данные с датчиков входного и выходного давления. При превышении порогового значения входного давления система автоматически перекрывает управляющий кран, предотвращая гидроудары и повреждение магистрали. Обороты двигателя высокого давления (рекомендуется не более 24В, до 8А) корректируются динамически. При падении выходного давления ниже уставки мощность увеличивается, при превышении – снижается. Это гарантирует стабильный размер капли и равномерность покрытия независимо от колебаний в сети водоснабжения.

Для учета ресурса и анализа эффективности предусмотрен интерфейс подключения импульсного счетчика расхода воды, а также дискретный выход для управления клапаном сброса давления.

Сбор данных об окружающей среде осуществляется посредством выносного цифрового сенсора DHT22, размещаемого в рабочей зоне. Это исключает влияние тепловыделения силовой электроники контроллера на точность измерений. Программная логика поддерживает гибкие сценарии эксплуатации – автоматическое поддержание заданной относительной влажности с настраиваемым гистерезисом. Раздельные профили настроек для дневного и ночного периодов, позволяющие адаптировать работу системы под биологические циклы растений или комфорт людей.

Базовая конфигурация обеспечивает передачу телеметрии по протоколу MQTT, что позволяет интегрировать контроллер в экосистемы умного дома или корпоративные SCADA-системы. Для локальной настройки и диагностики без доступа к внешней сети контроллер функционирует как автономная точка доступа Wi-Fi со встроенным веб-сервером.

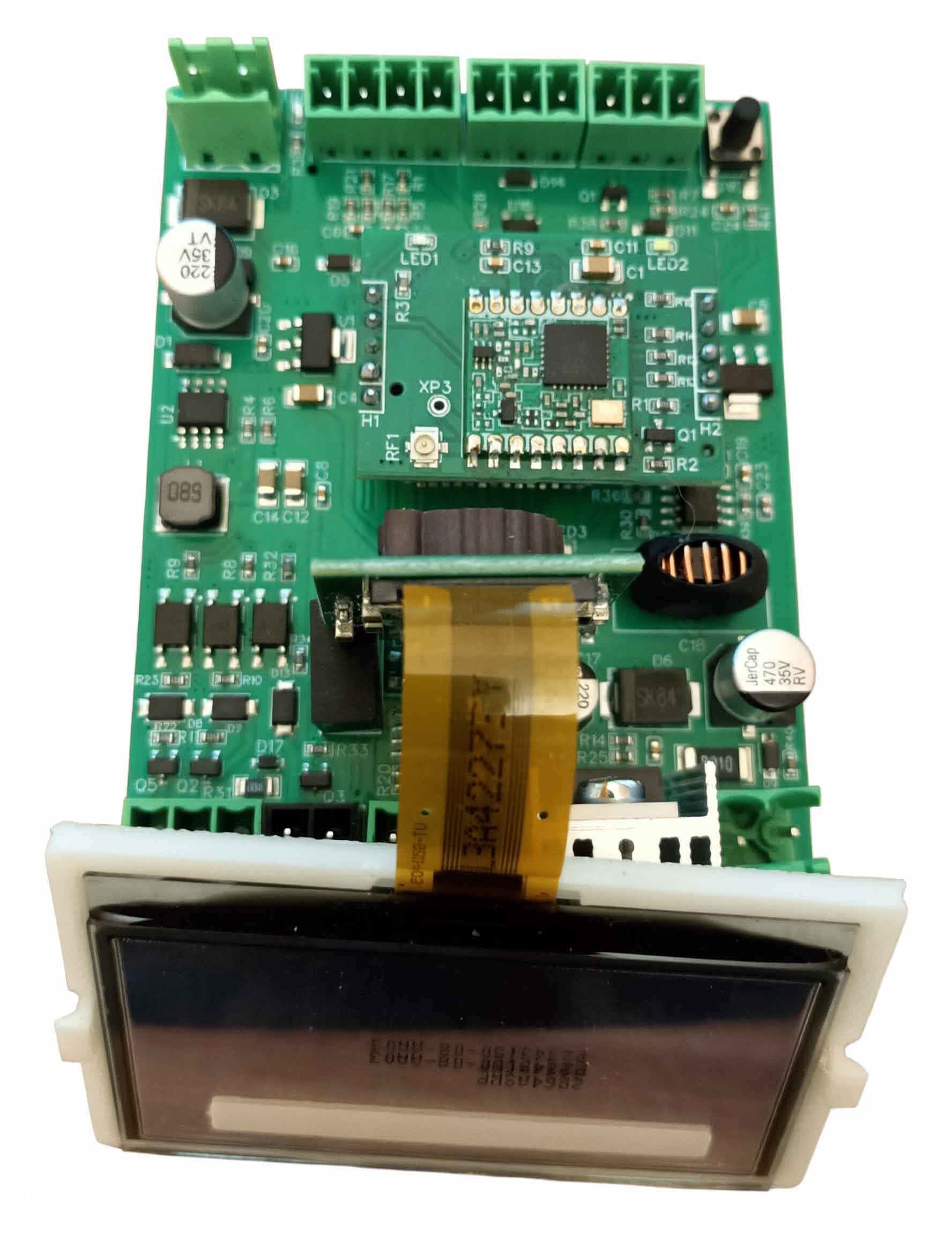

Конструкция печатной платы предусматривает установку дополнительных модулей, трансформирующих базовое устройство в многофункциональный узел.

• LoRa-модуль обеспечивает дальнюю радиосвязь для объектов, удаленных от точек доступа Wi-Fi, сохраняя возможность передачи данных в облако.
• OLED-дисплей позволяет осуществлять локальную визуализацию текущих параметров (давление, влажность, температура, статус насоса) без использования внешних устройств.
• Часы реального времени гарантируют корректное переключение дневных/ночных режимов и точное логирование событий даже при кратковременных перебоях питания.
• Специализированное расширение позволяет контролировать параметры непосредственно внутри корпуса контроллера («Туман»). Система отслеживает температуру, влажность и атмосферное давление в месте установки электроники, что критически важно для предотвращения конденсата, перегрева компонентов и обеспечения долговечности устройства в условиях высокой влажности.

От руководителя проекта. Разработка контроллера системы туманообразования – это синтез компетенций в области силовой электроники, гидравлики и IoT-архитектуры. Основная сложность проекта заключалась не столько в схемотехнике, сколько в создании надежного алгоритма ПИД-регулирования давления и обеспечении бесшовной интеграции разнородных интерфейсов (MQTT, Wi-Fi AP, LoRa) в единое устройство с жесткими требованиями к электромагнитной совместимости. От момента утверждения технического задания до выпуска первого функционального образца прошло около 10 недель, что стало возможным благодаря модульной архитектуре платы и параллельной отработке программного обеспечения. Перспективы данного решения мы оцениваем высоко. Универсальная платформа позволяет масштабировать продукт как для жилых помещений, коммерческих теплиц и агрокомплексов, так и для систем промышленного увлажнения, а открытая архитектура создает базу для будущих обновлений и адаптации под новые стандарты умных производств.
