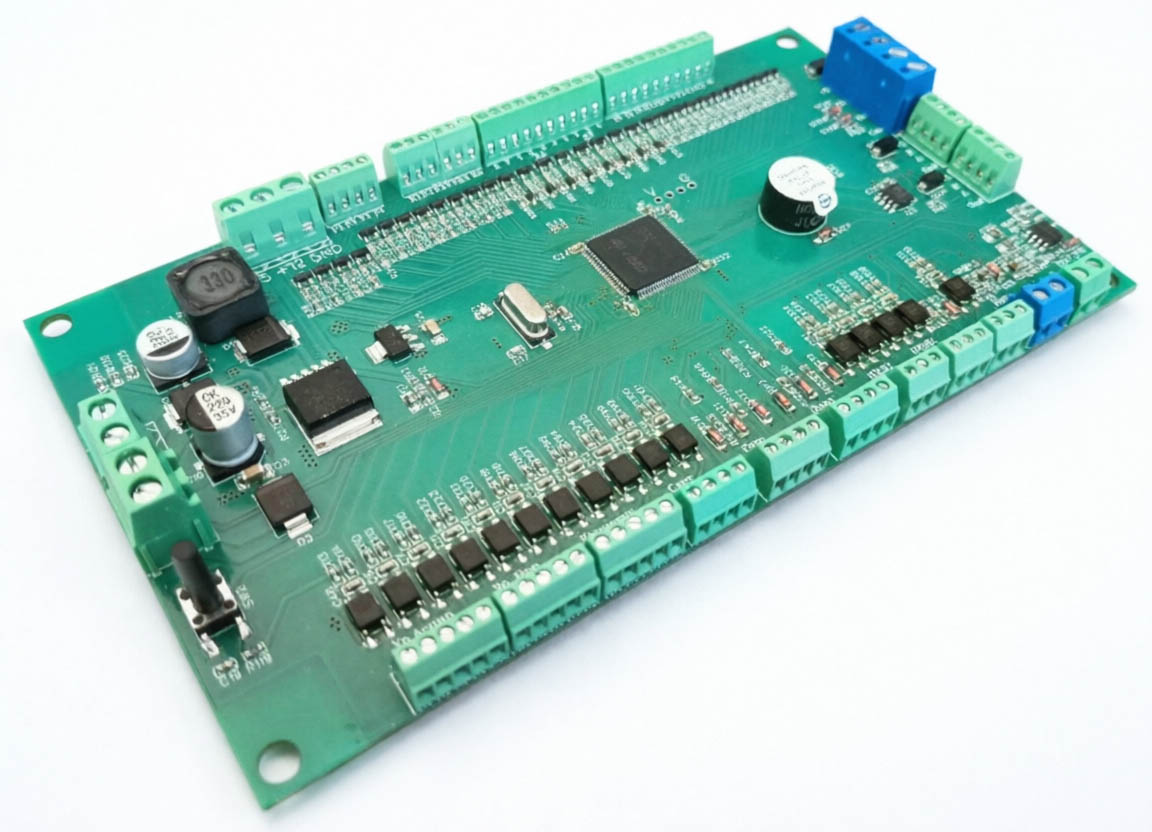

Модифицированный универсальный контроллер управления промышленным оборудованием на базе STM32

Модифицированная версия контроллера представляет собой развитие предыдущей аппаратной платформы. Переход на более производительное ядро был обусловлен необходимостью расширения периферийных возможностей: увеличения числа каналов ввода/вывода, добавления промышленных коммуникационных интерфейсов и обеспечения одновременной работы нескольких асинхронных задач в реальном времени. Проект сохранил принципы модульности, промышленную надёжность и гибкость программной адаптации.

Реализован вывод информации на внешний дисплей, обеспечивающий визуализацию состояния всех каналов ввода/вывода, параметров технологического процесса и диагностической информации в реальном времени. Интерфейс взаимодействия спроектирован с учётом необходимости быстрой навигации по многоуровневому меню и оперативного доступа к критичным параметрам оборудования непосредственно с панели оператора.

Два независимых аппаратных порта I2C предназначены для подключения специализированных цифровых датчиков: влажности, давления, расхода, газоанализаторов и других устройств с цифровым выходом. Разделение шины на два физически независимых канала позволяет избежать конфликтов адресации, повысить пропускную способность и обеспечить отказоустойчивость, то есть выход из строя датчика на одной шине не влияет на работу устройств на второй.

Поддержка шины 1-Wire открывает возможность подключения массивов цифровых температурных датчиков (DS18B20 и совместимых) с минимальными аппаратными затратами. Это решение особенно востребовано в задачах распределённого температурного мониторинга сушильных камер и климатических установок, где требуется контроль температуры в множестве точек одновременно.

Порт RS485 реализован на аппаратном уровне с поддержкой автоматического управления направлением передачи. Интерфейс обеспечивает интеграцию контроллера в промышленные сети Modbus RTU, подключение частотных преобразователей, удалённых модулей ввода/вывода, интеллектуальных реле и другого оборудования.

Два аппаратных канала с интерфейсом STEP/DIR для управления шаговыми двигателями сохранены и доработаны с учётом возросшей вычислительной мощности ядра STM32. Аппаратная генерация импульсов через таймерные модули микроконтроллера гарантирует стабильную частоту и отсутствие джиттера, а программные профили разгона и торможения (S-образные и трапецеидальные) обеспечивают плавность хода, точность позиционирования и снижение механических нагрузок на привод.

Три универсальных аналоговых входа спроектированы для работы с различными типами датчиков: термосопротивлениями PT1000, датчиками давления с выходом 0–5 В, датчиками разрежения и другими аналоговыми источниками сигнала.

Цифровые входы (30 каналов) оборудованы полной опторазвязкой. Существенное увеличение числа каналов по сравнению с базовой версией потребовало пересмотра компоновки платы и применения матричной организации цепей развязки, что позволило сохранить компактность конструкции при значительном росте функциональности. Опторазвязка обеспечивает гальваническую изоляцию ядра контроллера, защиту от бросков напряжения и ЭМ-помех, что соответствует требованиям, предъявляемым к промышленной электронике.

Программная архитектура контроллера построена на модульном принципе с поддержкой нескольких предустановленных технологических профилей. Выбор и переключение конфигурации осуществляется программно через интерфейс дисплея или по команде с верхнего уровня, что позволяет использовать одну аппаратную платформу для различных типов оборудования без внесения изменений в схемотехнику. Расширенные коммуникационные возможности (RS485, I2C, 1-Wire) интегрированы в единую систему диспетчеризации данных с приоритетным планированием задач.

Основные параметры:

• Ядро: микроконтроллер семейства STM32;

• Напряжение питания: 12/24 В постоянного тока;

• Цифровые входы: 30 каналов, полная опторазвязка, уровень логики 12–24 В;

• Цифровые выходы: 32 канала, открытый сток;

• Аналоговые входы: 3 канала;

• Выходы управления шаговыми двигателями: 2 канала, интерфейс STEP/DIR;

• Промышленный интерфейс: RS485 (Modbus RTU);

• Цифровые шины датчиков: 2 × I2C, 1-Wire;

• Интерфейс подключения дисплея: аппаратный вывод на внешний дисплей;

• Рабочий температурный диапазон: –20 … +80 °C;

• Защита цепей: опторазвязка всех входных линий, подавление импульсных помех, защита от переполюсовки питания.

От руководителя проекта. Переход на STM32 был продиктован необходимостью кратно увеличить число каналов ввода/вывода и добавить сразу несколько промышленных интерфейсов, без существенного изменения габаритов платы. Одновременное обслуживание таймерной генерации STEP/DIR, опроса аналоговых каналов, обмена по RS485 и работы с 1-Wire потребовало выстраивания чёткой приоритетной архитектуры реального времени. Благодаря тому, что команда работала параллельно над схемотехникой и низкоуровневым ПО, а также опиралась на проверенные решения базовой версии, от утверждения обновлённого технического задания до выпуска отлаженного образца удалось уложиться в 5 недель. Сегодня модифицированный контроллер проходит тестирование в составе автоматизированных сушильных комплексов, климатических камер, дозирующих и конвейерных линий с интеграцией в существующие сети Modbus.
