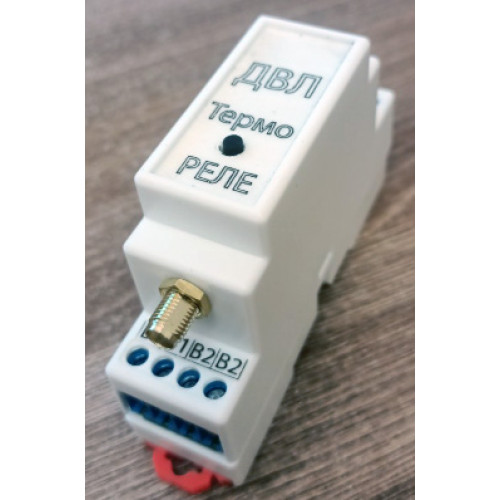

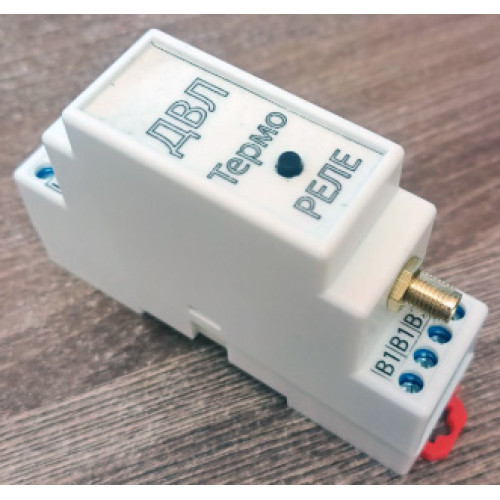

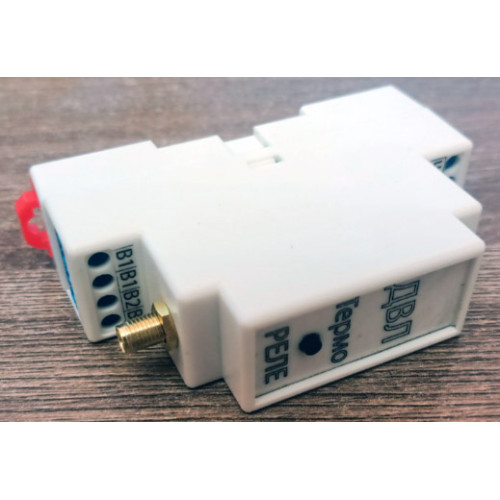

Модуль управления отоплением «Термореле ДВЛ»

Решение для автоматизации систем отопления и климат-контроля

Модуль «Термореле ДВЛ» предназначен для точного поддержания температурных режимов в жилых, коммерческих и промышленных объектах. Устройство сочетает в себе алгоритмы промышленной регуляции и возможности современных IoT-технологий, обеспечивая энергоэффективность и надежность эксплуатации климатических систем.

Ключевые эксплуатационные преимущества

Высокая точность регулирования Встроенный PID-алгоритм (пропорционально-интегрально-дифференцирующий) обеспечивает управление нагревательными элементами без «выбега». Это исключает температурные колебания и снижает износ оборудования. Для каждого из двух независимых каналов предусмотрена индивидуальная настройка коэффициентов и времени цикла.

Гибкая система режимов Каждый канал поддерживает пять режимов работы: ручной, комфорт, эконом, ночной комфорт и ночной эконом. Автоматическое переключение между дневными и ночными тарифами позволяет оптимизировать расходы на энергоносители.

Расширенный мониторинг и диагностика Система осуществляет непрерывный контроль состояния датчиков, силовых реле и входного напряжения. При обрыве связи, несоответствии нагрузки или выходе напряжения за допустимые пределы формируются аварийные уведомления.

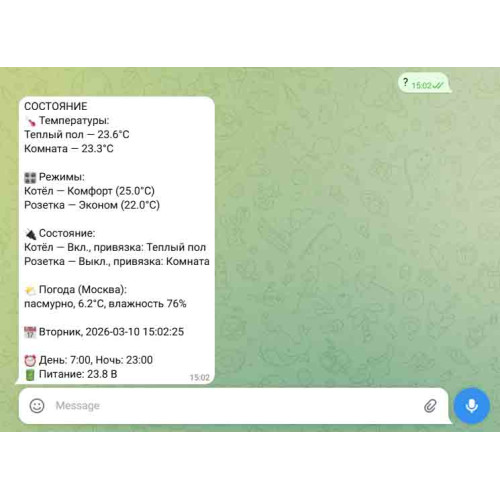

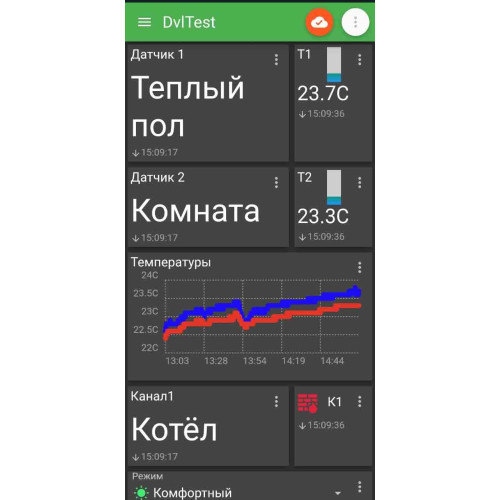

Удаленное управление и интеграция Устройство оснащено встроенным HTTP-сервером для доступа через веб-интерфейс. Поддержка протокола MQTT обеспечивает полную интеграцию с системами умного дома. Управление и получение статусных отчетов доступны через мессенджер Telegram. Обновление программного обеспечения производится дистанционно (OTA).

Технические характеристики

• Количество каналов управления: 2 независимых.
• Подключаемые датчики: до 2 цифровых датчиков температуры (интерфейс 1-Wire).
• Рабочий диапазон температур датчиков: от -50 до +100 °C.
• Сетевой интерфейс: WiFi.
• Напряжение питания системы: 24 В постоянного тока (рекомендуемое).
• Собственное потребление: не более 1 Вт.
• Габариты: 1 модуль DIN.
• Память: энергонезависимая файловая система для хранения конфигурации.
• Опционально: модуль часов реального времени (RTC) для автономного ведения расписания.

Области применения

• Жилая недвижимость: управление теплыми полами, радиаторным отоплением в частных домах и квартирах.
• Загородные объекты: дистанционный контроль отопления дач и коттеджей в период отсутствия владельцев, защита от промерзания.
• Сельское хозяйство: автоматизация климатических условий в теплицах и оранжереях.
• Технические и промышленные помещения: поддержание температуры в котельных, мастерских, гаражах, интеграция в системы диспетчеризации.

Комплектация и требования к монтажу

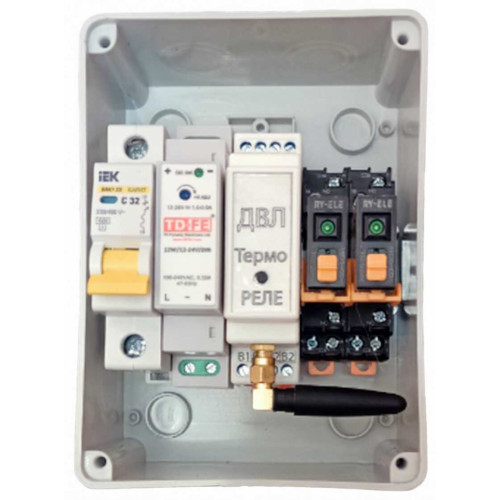

Модуль размещается в стандартном электрощите на DIN-рейке. Рекомендуемая конфигурация шкафа управления занимает 4–5 модулей DIN.

В базовую комплектацию входит:

• Модуль «Термореле ДВЛ» (1 DIN).
• Цифровой датчик температуры (1 шт.).

Если требуется можно приобрести отдельно:

• Вводной автоматический выключатель.
• Источник питания 24 В.
• Исполнительные реле (контакторы) для коммутации нагрузки (1 или 2 шт. в зависимости от числа зон управления).
• Дополнительный датчик температуры (при необходимости контроля второй зоны).
• Модуль RTC (для реализации режима день/ночь без сети Интернет).

«Термореле ДВЛ» представляет собой готовое решение для автоматизации отопления. Устройство обеспечивает централизованное управление двумя зонами, снижает затраты на энергопотребление за счет интеллектуальных алгоритмов и гарантирует безопасность эксплуатации благодаря встроенной системе диагностики. Настройка параметров производится через графический интерфейс без необходимости программирования.

Более подробное описание здесь.
